Bâtiment d'atelier de fabrication de châssis en acier préfabriqué de l'Argentine
informations générales
Superficie: 5930㎡
Taille: 80m L x 60m L x 9m H hauteur de la gouttière
Zone d'atelier affilié: 1130 mètres carrés
Portée ： 30m
Pente ： 10%
Application ： machines
Revêtement des murs et du toit: Panneau sandwich isolant avec mousse EPS de 50 mm d'épaisseur, densité 12 kg / m³
Charge de vent: 0.79KN / ㎡
Grue: 8 ensembles (capacité de levage: 2 tonnes)
Fenêtres: porte coulissante en alliage d'aluminium
Portes: volet roulant
Structure d'ingénierie: atelier de structure métallique légère de portail
Lieu de construction: Canuelas, Buenos Aires, Argentine
Données techniques:
● Tous les éléments de structure en acier sont de grade S275
● Tous les consommables de soudage sont conformes à BS5135
● Tous les boulons et écrous galvanisés à chaud (Grade 8.8) sont conformes à la norme BS4320.
● Tous les composants des éléments primaires en acier sont appliqués avec 02 couches d'apprêt métallique à séchage rapide au phosphate de zinc. DFT n'est pas inférieur à 200um
● Toutes les soudures sont des soudures d'angle de 1/4 ”.
● Tous les trous de boulons sont percés à la machine.

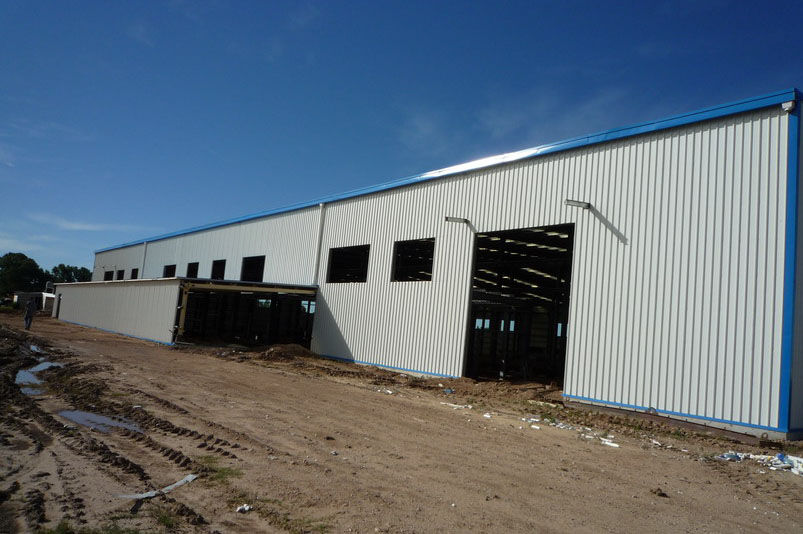

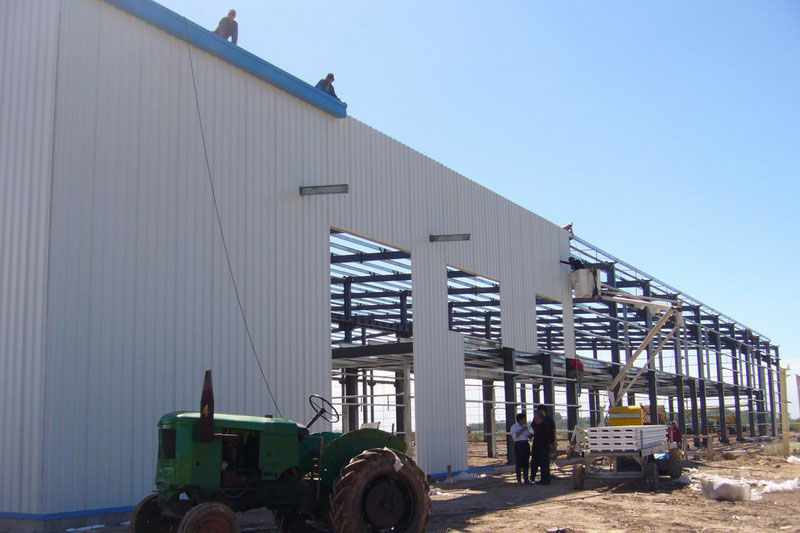

Ce hall de production à ossature métallique préfabriquée a été érigé par notre propre équipe d'installation comme un boîtier clé en main. Nous fournissons un service de guichet unique pour la conception, la production et le montage de structures en acier. La période de construction a duré 2 mois de la fondation à la finition. Après avoir publié le plan technique, nous l'avons envoyé pour approbation par le consultant en ingénierie du client. Une fois la confirmation renvoyée, nous commencerions à acheter des dessins pour la production. Ces consultants en ingénierie travaillaient également avec de célèbres fournisseurs de bâtiments en acier préfabriqués tels que zamil, Mabani, Kirby Building System, à l'exception de KXD.
Bâtiment en acier préfabriqué supérieur pour votre demande
VOS AVANTAGES EN UN COUP D'OEIL
● Portée libre jusqu'à 60 m et différentes hauteurs de flanc
● Pente plate ou toit de 10 ° ou 22 ° ou toit multiple.
● Intégration esthétique des bureaux pour maximiser l'espace
● Intégration facile des mezzanines, ponts roulants, panneaux solaires
● Contrôle climatique grâce à différents types de panneaux sandwich isolants
● Montage de courte durée et résistance sismique
● Différentes solutions pour laisser entrer la lumière naturelle à l'intérieur de votre bâtiment
● Déplacement, extension et adaptation faciles
La construction de l'atelier de structure en acier (également appelé hall en acier) est principalement divisée en les parties suivantes:
❶ Pièces intégrées pour stabiliser la structure de l'installation complète
❷ Les colonnes en tant qu'éléments primaires en acier sont généralement en acier soudé à section H avec une peinture époxy ou alkyde pour la résistance à la corrosion
❸ Pour les poutres en tant qu'éléments primaires en acier, on utilise généralement de l'acier soudé à section en H. La hauteur de l'arête médiane est déterminée en fonction de la portée de la poutre.

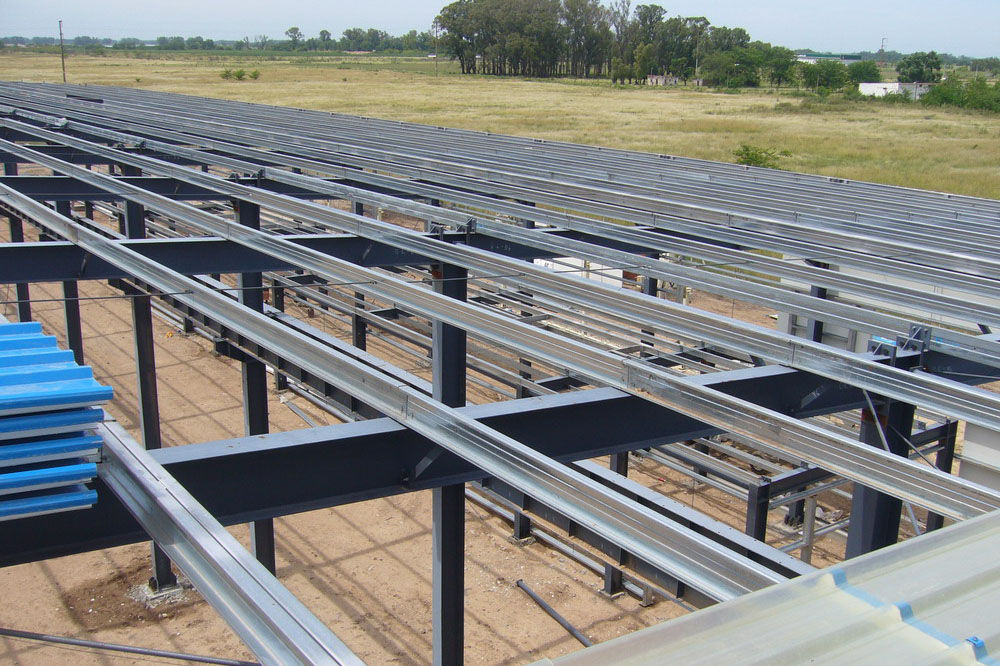

❹ Panne comme éléments secondaires en acier: l'acier galvanisé en forme de C et l'acier galvanisé en forme de Z sont généralement utilisés.
❺ Les supports et les entretoises sont généralement une peinture anticorrosion à revêtement en acier rond.
❻ Système de revêtement de toiture et de mur. Le premier est un seul carreau séparé (carreau PPGI) sans couche isolante. Le deuxième type est un panneau composite sandwich. Le polyuréthane, la laine de verre, la laine de roche et le PSE sont pris en sandwich entre les deux couches de tôle revêtue de couleur pour jouer le rôle de réchauffement en hiver et de refroidissement en été, et a également pour effet d'isolation phonique et de prévention des incendies.
Les principaux avantages de l'atelier de structure métallique sont:
Poids léger, haute résistance et grande envergure:
Bien que la densité de l'acier soit plus élevée que celle des autres matériaux de construction, sa résistance est très élevée. Sous la même force, la structure en acier a un faible poids propre et peut être transformée en une structure de plus grande envergure.
Temps de construction court:
les parties structurelles de l'usine sont principalement produites en usine et préfabriquées, puis installées sur le site. Le travail érigé est pratique et la construction est pratique.
Haute résistance au feu:
Lorsque la température de surface de l'acier est à moins de 150 ℃, sa résistance change peu. Lorsque la température dépasse 150 ℃, sa résistance diminue considérablement. En général, des revêtements ignifuges sont appliqués à la surface des structures en acier pour former un film protecteur afin d'augmenter la limite de résistance au feu des composants. Bien entendu, la division raisonnable des compartiments coupe-feu et l'utilisation de volets coupe-feu sont également très importantes.
Isolation phonique et conservation de la chaleur:
Remplissez le toit métallique d'un matériau d'isolation phonique (généralement de la laine de verre, du PSE, de la laine de roche, du polyuréthane) ou ajoutez une peinture réfléchissante d'isolation thermique sur la surface des carreaux métalliques.
