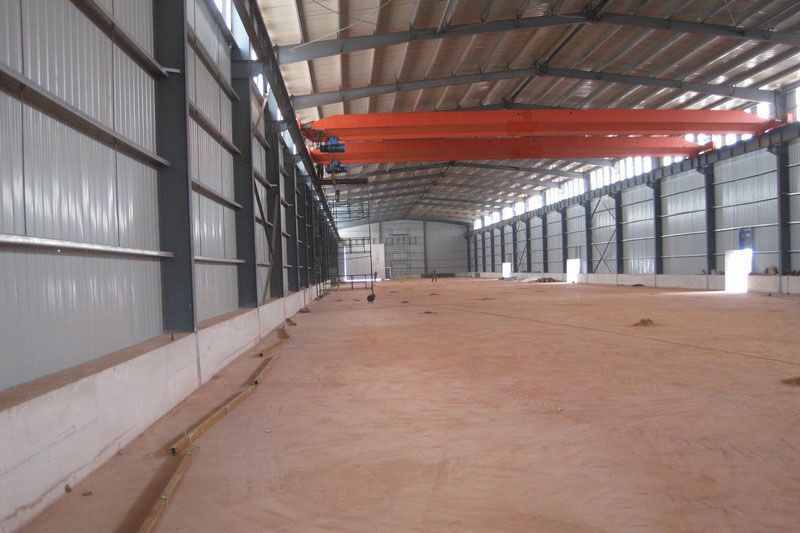

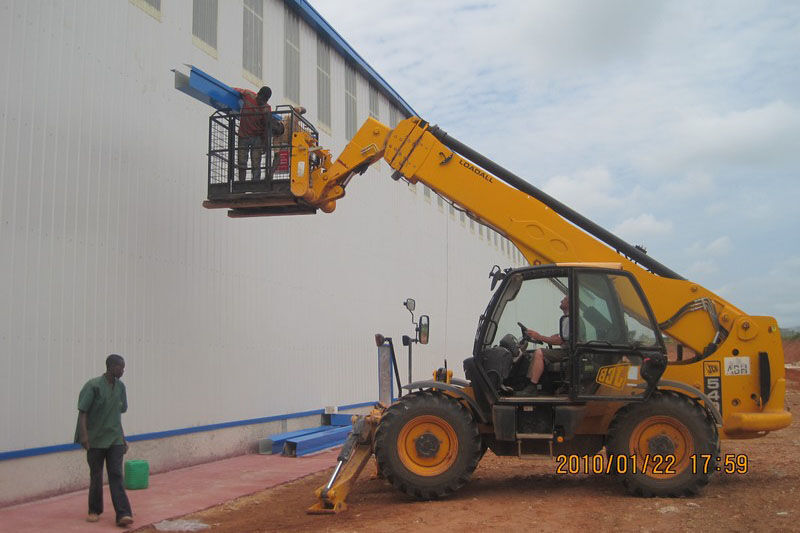

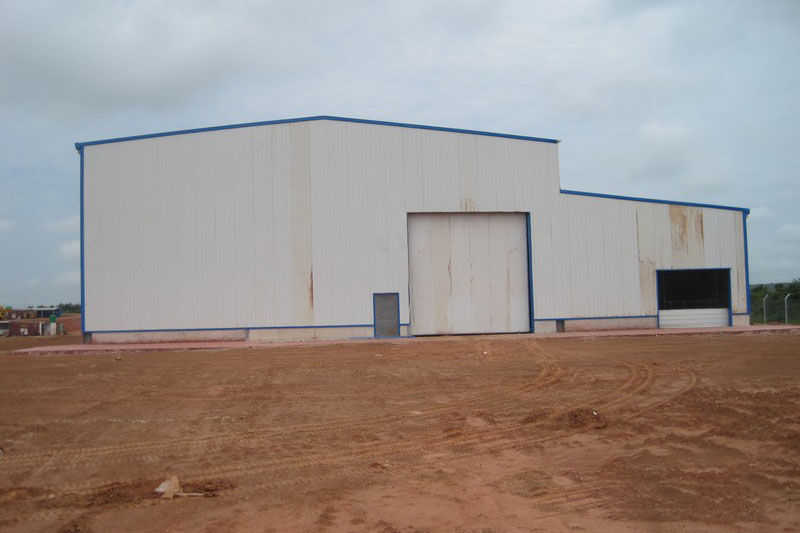

Assemblage PEB pour hall de fabrication au Congo

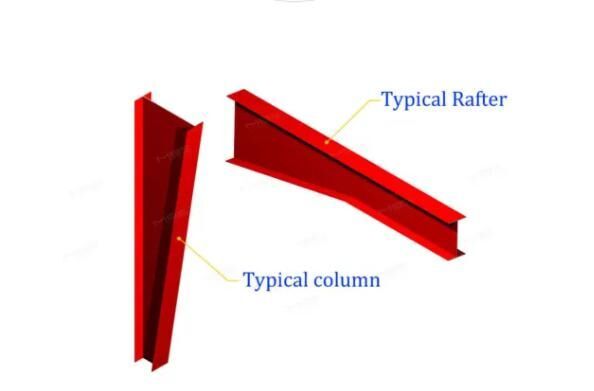

La charpente principale comprend essentiellement les structures en acier rigides du bâtiment, ce bâtiment en acier rigide composé de colonnes effilées et de chevrons effilés. Les brides sont reliées aux âmes au moyen d'une soudure d'angle continue sur un côté.
Les colonnes sont en acier soudé à section H, transférant la charge verticale aux fondations. Dans les bâtiments préfabriqués, les colonnes sont constituées de sections H ou I qui sont les plus économiques que les autres.
Les poutres , ou appelées chevrons, sont de l'acier soudé à section en H, qui fait partie d'une série d'éléments structurels inclinés allant de la crête ou de la hanche à la plaque murale, au périmètre de la pente descendante ou à l'avant-toit et qui sont conçus pour supporter le platelage du toit et ses charges associées.

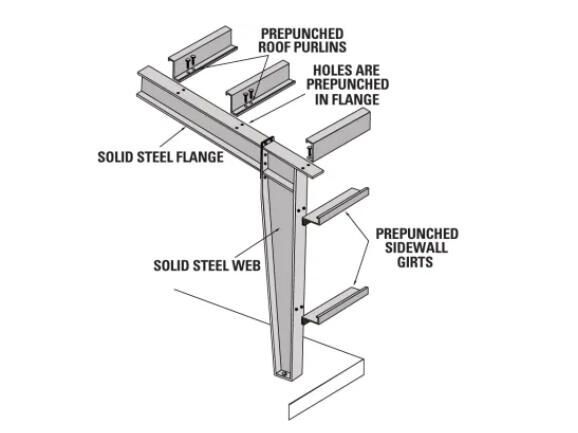

Les composants secondaires sont les pannes, les bordures et les entretoises d'avant-toit utilisées comme support aux murs et aux panneaux de revêtement de toit. Des pannes sont utilisées sur le toit, des grains sont utilisés sur les murs, des entretoises d'avant-toit sont utilisées à l'intersection du mur latéral et du toit. Les pannes et les girts sont des sections en Z formées à froid avec des brides renforcées.
Les entretoises d'avant-toit sont des sections en C formées à froid à semelles inégales. Les entretoises d'avant-toit ont une profondeur de 200 mm avec une bride supérieure de 104 mm de large, une bride inférieure de 118 mm de large, les deux sont formées parallèlement à la pente du toit. Chaque bride a une lèvre renforcée de 24 mm.
Le contreventement est une barre ronde qui assure la stabilité du bâtiment contre les forces dans la direction longitudinale telles que le vent, les grues et les tremblements de terre. Des contreventements diagonaux dans le toit et les murs latéraux doivent être utilisés.
Les revêtements de murs et de toits sont en tôle simple peau ou en panneau sandwich composite pour les bâtiments en acier préfabriqués. Matériau de base généralement utilisé en laine de verre, laine de roche, EPS, panneau en polyuréthane PU.
Les accessoires sont comme les boulons, les ventilateurs turbo, les puits de lumière, les amants, les portes et fenêtres, les bordures de toit et les attaches.
L'application principale de la construction en acier préfabriquée à court comme PESB se trouve dans ce qui suit
1. maisons et abris de vie
2. usines et halls de production
3. entrepôts et hangars
4. stades et salles de sport (intérieurs et extérieurs)
5. cintres d'avion
6. supermarchés et magasins
7. bâtiments de bureaux
8. camps de travail
9. bâtiments de construction temporaires
10. Écoles et salles de classe
11. Églises et centres communautaires
Bâtiment en acier préfabriqué supérieur pour votre demande
VOS AVANTAGES EN UN COUP D'OEIL
● Portée libre jusqu'à 60 m et différentes hauteurs de flanc
● Pente plate ou toit de 10 ° ou 22 ° ou toit multiple.
● Intégration esthétique des bureaux pour maximiser l'espace
● Intégration facile des mezzanines, ponts roulants, panneaux solaires
● Contrôle climatique grâce à différents types de panneaux sandwich isolants
● Montage de courte durée et résistance sismique
● Différentes solutions pour laisser entrer la lumière naturelle à l'intérieur de votre bâtiment
● Déplacement, extension et adaptation faciles
La construction de l'atelier de structure en acier (également appelé hall en acier) est principalement divisée en les parties suivantes:
❶ Pièces intégrées pour stabiliser la structure de l'installation complète
❷ Les colonnes en tant qu'éléments primaires en acier sont généralement en acier soudé à section H avec une peinture époxy ou alkyde pour la résistance à la corrosion
❸ Pour les poutres en tant qu'éléments primaires en acier, on utilise généralement de l'acier soudé à section en H. La hauteur de l'arête médiane est déterminée en fonction de la portée de la poutre.
❹ Panne comme éléments secondaires en acier: l'acier galvanisé en forme de C et l'acier galvanisé en forme de Z sont généralement utilisés.
❺ Les supports et les entretoises sont généralement une peinture anticorrosion à revêtement en acier rond.
❻ Système de revêtement de toiture et de mur. Le premier est un seul carreau séparé (carreau PPGI) sans couche isolante. Le deuxième type est un panneau composite sandwich. Le polyuréthane, la laine de verre, la laine de roche et le PSE sont pris en sandwich entre les deux couches de tôle revêtue de couleur pour jouer le rôle de réchauffement en hiver et de refroidissement en été, et a également pour effet d'isolation phonique et de prévention des incendies.
Les principaux avantages de l'atelier de structure métallique sont:
Poids léger, haute résistance et grande envergure:
Bien que la densité de l'acier soit plus élevée que celle des autres matériaux de construction, sa résistance est très élevée. Sous la même force, la structure en acier a un faible poids propre et peut être transformée en une structure de plus grande envergure.
Temps de construction court:
les parties structurelles de l'usine sont principalement produites en usine et préfabriquées, puis installées sur le site. Le travail érigé est pratique et la construction est pratique.
Haute résistance au feu:
Lorsque la température de surface de l'acier est à moins de 150 ℃, sa résistance change peu. Lorsque la température dépasse 150 ℃, sa résistance diminue considérablement. En général, des revêtements ignifuges sont appliqués à la surface des structures en acier pour former un film protecteur afin d'augmenter la limite de résistance au feu des composants. Bien entendu, la division raisonnable des compartiments coupe-feu et l'utilisation de volets coupe-feu sont également très importantes.
Isolation phonique et conservation de la chaleur:
Remplissez le toit métallique d'un matériau d'isolation phonique (généralement de la laine de verre, du PSE, de la laine de roche, du polyuréthane) ou ajoutez une peinture réfléchissante d'isolation thermique sur la surface des carreaux métalliques.
